等离子弧切割 (PAC) 冷却系统您知多少？

通过让等离子弧切割 (PAC) 系统保持适宜的工作温度，可以延长系统正常运行时间和零部件使用寿命。

泵

在等离子切割系统中，一般使用旋转叶片泵。冷却水型号不对或者没有定期保养会加速叶片磨损，或者安装不正确会加速泵中的轴承磨损。电机和泵之间的联轴带可能会因磨损而断裂。泵内部的叶片可能会磨损殆尽，直至泵无法产生压力。

冷却管路

冷却管路负责向等离子割炬输送或从等离子割炬输出冷却剂。这些管路通常还包含直流电源电缆。水冷电缆可防止多股铜缆过热。在机用切割中，冷却管路通常通过柔软的电源线槽布线，或者从切割机上方穿过。软管破裂或割断、穿孔熔化、接头损坏等因素都会导致冷却管路泄漏。结构也是相同的，特别是从等离子割炬返回的回流管中的结构。零部件故障产生的碎屑也可能会积聚在割炬中或者返回电缆中，因而阻碍冷却剂的流动。电源铜缆由于经常弯曲也可能会断裂，导致铜丝阻塞软管末端。电缆中的堵塞物会降低流量，加剧泵和电机的磨损。

冷却剂贮存槽

这些贮存槽通常配备液位指示器或浮子开关。应每天检查冷却罐，以确保有足够的冷却剂。冷却剂液位过低可能导致空气进入冷却剂流，进而降低冷却性能。如果系统带有互锁机制，冷却剂流量过低可能会导致系统间歇性关闭乃至完全关闭。颗粒可能会积聚在冷却罐底部。应当冲洗并清除积聚的颗粒。通常，可以通过冷却剂贮存槽的填装口盖观察冷却剂的回流。

割炬冷却液

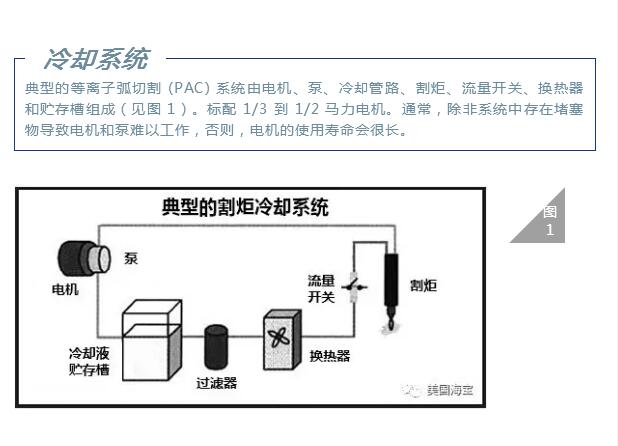

割炬冷却液是一种工作液体，通常由去离子水和一种溶质组成，溶质用于降低凝固点。在没有凝固风险的地方，许多车间会使用纯去离子水。之所以使用去离子水，是因为它没有导电离子，导电离子会促使冷却管路腐化并且导致等离子割炬难以起弧。图 1 是等离子割炬中内部割炬冷却系统示意图。该冷却液与汽车冷却系统中所使用的防冻液相似，但有一个重要的区别：汽车防冻液可能引起堵塞，不适合等离子割炬冷却系统。

割炬

在所有 PAC 冷却系统中，割炬常常是堵塞的重灾之地。为了提高冷却剂的流速和最大程度地促进散热，内部水通道很细。大多数大电流电极的内部都是空心的，以便在铪芯周围放入一根铜柱。割炬中的水管从该铜柱上穿过，迫使冷却剂沿着铜柱并靠着电极背部流动，以散除热量（见图 2）。割炬和冷却剂保持无污染，对于确保冷却剂在这些通道中正常流动非常关键。

流量开关

流量开关设计用于防止在冷却剂流量过低时割炬和零部件出现灾难性故障。大多数流量开关是叶轮旋转式的开关。流量经过该开关使得叶轮转动，产生反馈信息到控制电路板来检测流量是否正确。非海宝原装冷却液或者太多杂质会造成叶轮堵塞卡死而引起流量报警。

过滤器

大多数系统都使用与大多数商用水处理过滤器类似的微粒过滤器。5 微米的纸质过滤器或去离子过滤器为标配过滤器。这些过滤器应每隔几个月更换一次，或者当流量或压力下降时更换。

换热器

大多数系统使用某些带有散热鳍片和风扇的换热器，以散除工作液体的热量。某些系统实际上使用制冷设备来冷却冷却剂。在这些简单的系统中，最常见的故障是风扇电机烧毁。

冷却剂贮存槽

这些贮存槽通常配备液位指示器或浮子开关。应每天检查冷却罐，以确保有足够的冷却剂。冷却剂液位过低可能导致空气进入冷却剂流，进而降低冷却性能。如果系统带有互锁机制，冷却剂流量过低可能会导致系统间歇性关闭乃至完全关闭。颗粒可能会积聚在冷却罐底部。应当冲洗并清除积聚的颗粒。通常，可以通过冷却剂贮存槽的填装口盖观察冷却剂的回流。

割炬冷却液

割炬冷却液是一种工作液体，通常由去离子水和一种溶质组成，溶质用于降低凝固点。在没有凝固风险的地方，许多车间会使用纯去离子水。之所以使用去离子水，是因为它没有导电离子，导电离子会促使冷却管路腐化并且导致等离子割炬难以起弧。图 1 是等离子割炬中内部割炬冷却系统示意图。该冷却液与汽车冷却系统中所使用的防冻液相似，但有一个重要的区别：汽车防冻液可能引起堵塞，不适合等离子割炬冷却系统。

订货号	描述
428839	冷却液：70/30PG, 55加仑
028872	冷却液：70/30PG, 1加仑
028873	冷却液：100%PG, 1加仑
128020	缓蚀剂，苯并三唑，16盎司
