HC-1925型数控玻璃磨花机产品介绍

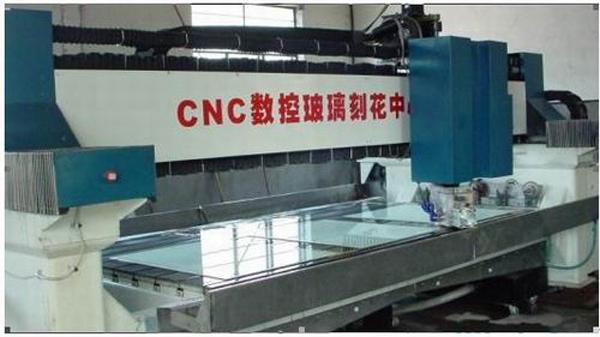

产品介绍：HC-1925型数控玻璃磨花机
   数控玻璃磨花机，（也称数控玻璃刻花机）是一台专业用于平板玻璃刻花的数控设备，能够直接导入CAD图形，自动生成优化刀具路径，刻槽，抛光，整个加工过程自动完成，配有自动换刀和自动润滑装置，不需要人为的干涉。一次可同时加工多块玻璃，加工速度快，生产效率高，性能优良。数控与PC系统完美结合，实现了工厂设备高度自动化管理，适合批量生产高精度玻璃深加工产品。使客户以最小的投资达到了最优化的生产配置。满足玻璃制品企业生产高档玻璃的需求。该机所用的滚珠丝杆、直线导轨、伺服电机、控制卡等核心部件全部进口，充分保证了机器的稳定性和运行精度。产品广泛应用于加工装饰玻璃、艺术玻璃、家私玻璃、玻璃及镜子刻槽、磨花、抛光，从图案设计到产品加工全程。
产品优点：
1、加工效率高，加速的机械传动，最大空刀速度可达60m/min。加工速度与欧洲同类产品相同。
2、降低成本，超长的磨轮利用率，刀具磨轮可以从∮170用到∮110，是国内同类其它产品的近两倍，给客户极大的降低了生产成本。
3、性能稳定，国际首创的图形仿真功能，使用户加工花型一目了然，降低了加工时的出错率，并且增加了抛光时增加，减压功能，提高产品合格率。
4、操作简单，采用中，英文等多种操作界面，完善人机对话功能，易学易懂，客户只需最少的参数设置就可正常加工。
5、增加了增压减压功能，在抛光时抛光效果更好提高了产品的合格率。



产品技术参数：
最大加工尺寸(长×宽) ：		1900×2500mm
最小加工尺寸(长×宽)：		200×200mm
设备实际尺寸：		5200×3000×2250mm
设备安装尺寸：		4250×2100mm
X，Y，Z向行程：		1900×2500×150mm
C轴回转角度：		0－360
X、Y轴速度：		X：axis 60m/min　Y：axis 30m/min
Z、C轴速度：		Z：axis 30m/min　C：axis 120r/min
定位精度：		X、Y、Z轴：0.10×0.10×0.02mm
重复定位：		X、Y、Z轴：0.05×0.05×0.01mm
刀位：		2×5
Z轴：		10m/min
主轴转速：		4000rpm
主轴功率：		4kw
最大槽宽：		6-30mm
玻璃厚度：		3-30mm
刀具规格：		Φ110~Φ170mm
最大刀径：		Φ170mm
设备总功率：		10kw
重量：		6000kg
