XPR系列 I 716报警处理步骤

716故障

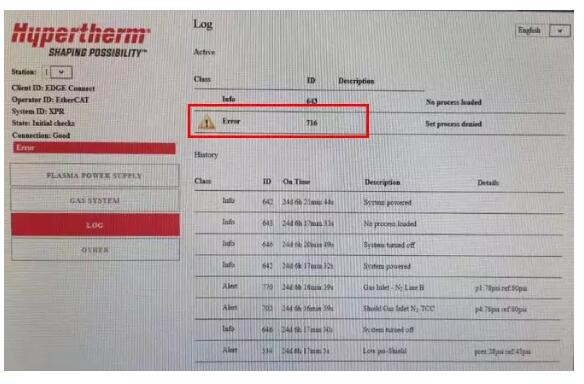

716报警指的是工艺无效，即XPR等离子切割系统不支持操作工所选工艺。716报警具体表现为，控制器画面显示Process Invalid，或等离子监控画面显示Error，见下图：

通常情况下，处理该问题相对比较容易。

如下是716报警产生的常见原因以及对应的处理办法：

1

等离子在气体吹扫过程中发送工艺到等离子

处理方法一：气体吹扫时（如拆装易损件时开关机），不要立即发送工艺，等吹扫完成再发送即可或者用手机连接上等离子，看到状态是“等待切割”后，再发送工艺。

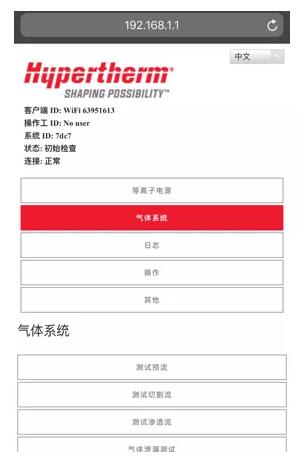

处理方法二：刚刚开机时候的初始检查XPR，状态为初始检查，查看工具为手机连接Wi-Fi，地址 192.168.1.1/index.html。

发送工艺完成后的状态，正常应该是等待启动，此时可以切割。如果要更换工艺，要确认状态为等待启动后再进行。

2

操作员所选择工艺与GCC所支持的工艺不匹配

XPR系列气体控制箱GCC的配置，分别为Core，VWI，OptiMix。从左到右，机器配置越来越高，需要的气体类型和保护水也越来越多（见图1），支持的工艺也越来越多（见图2）。当操作员所选工艺与GCC支持工艺不符时，就会出现此故障。

 图1

处理方法：请根据现场的等离子配置，选择合适的工艺重新发送给等离子系统即可。

3

当前发送端不具有控制等离子的权限

通常情况，等离子上电后EtherCAT、Wi-Fi、RS-422三者中第一个发送信息给等离子的终端具有控制权限，其他终端只能监视。

处理办法：选择合适的控制端重新发送合适的工艺给等离子系统即可。
